|
12.9級內六角螺釘的標準習慣用DIN912來表示，相當于國標GB/70.1.用于生產12.9級內六角螺
釘的設備目前來說基本上都是臺灣產。它打出來的螺絲尺寸、表面滾花相對來說比較均勻美觀。鑼鍶緊固科技（無錫）有限公司可以提供的12.9級內六角螺
釘規格最小直徑從M2開始直到M80,長度則從最短4毫米到1000多毫米均可以生產。但12.9級內六角螺釘的直徑超出M36毫米后，它的工藝則是采用紅打成。除了公制規格的12.9級內六角螺絲外，還有英制和美制的12.9級內六角螺
釘系列。它的成型工藝均和公制螺絲相同，只是螺紋直徑和長度有區別，基本上常用的美制或英制12.9級內六角螺絲我們均備有大量庫存。長三角地區，三天內均可以把貨物送到用戶手中，其它地區，我們大多采用物流方式發貨，正常狀態，五天左右也能收到貨。
12.9級高強度螺栓通常指采用SCM435合金鋼材料制造，其最小抗拉強度達到1220Mpa,硬度達到39~44HRC的超高強度螺絲。國內主要為紡織、液壓、注塑、機械行業在使用。12.9級內六角螺釘表面氰化發黑處理，產品本身也具有一定的防銹功能。但這種12.9級高強度螺栓系列產品多用在出口的一些設備中，在運輸途中遇到一些比較惡劣環境會對12.9級內六角螺絲的表面進行腐蝕（如海運）。而有些設備本身就要求配套使用的內六角螺絲產品進行一些像鍍鎳、鍍鋅的處理來加強12.9級高強度螺栓的抗腐蝕能力和外表的美觀程度（如面包機械、烘烤設備等)。
12.9級的外六角螺栓和10.9級的外六角螺栓是同一類型的產品，區別在于螺栓的材料和強度等級。12.9級外六角螺栓屬于最高級別的螺栓種類，它使用于大型的塑機設備以及航空設備等。這種高強度外六角螺栓成本也是偏高的。材料成本以及熱處理成本等，均處在上游水平。12.9級
外六角螺絲是高強度螺栓系列中最常用到的一個系列：12.9級外六角螺絲一般用于機械性能要求較高的場合。如注塑機械、液壓設備、模具裝配等地方。12.9級外六角螺栓經過熱處理后的表面硬度可達到39-44度
。另外，10.9級外六角螺栓也屬于高強度螺栓的一種，嚴格意義上，8.8級外六角螺栓其實也算得上是高強度，只有4.8級的外六角螺栓才是普通級別的外六角螺栓系列緊固件了。
|
客戶名稱 |
|
訂單（PO.NO) |
|
檢測日期 |
2016/12/8 |
|
標準 |
GB/T1220-1992 |
試材品名 |
12.9級外六角螺栓 |
試材規格 |
M12*40 |
|
化學試驗 |
CHEMICAL TESTING |
|
M16*50 |
|
儀器名稱 |
|
|
M16*80 |
|
|
|
元素名稱 |
碳（C） |
錳(Mn) |
硅(Si) |
磷(P) |
硫(S) |
鎳(Ni) |
鉬(Mo) |
銅(Cu) |
鉻(Cr) |
|
|
試片名稱 |
0.34 |
0.56 |
0.25 |
0.012 |
0.003 |
|
0.19 |
|
0.96 |
|
| |
|
洛式硬度 |
32~39 |
|
表面鋅層厚度 |
無 |
|
物理性質 |
抗拉強度（tesile strength) |
屈服強度N/mm |
保證應力 |
|
實際數值 |
1290 N/mm |
940 |
830 |
12.9螺栓材料中各類元素對鋼的性質的影響：
1、碳（C）：進步鋼件強度，尤其是其熱處理性能，但隨著含碳量的增加，塑性和韌性下降，并會影響到鋼件的冷鐓性能及焊接性能。
2、錳（Mn）：進步鋼件強度，并在一定程度上進步可淬性。即在淬火時增加了淬硬滲透的強度，錳還能改進表面質量，但是太多的錳對延展性和可焊性不利。并會影響電鍍時鍍層的控制。
3、鎳（Ni）：進步鋼件強度，改善低溫下的韌性，進步耐大氣腐蝕能力，并可保證穩定的熱處理效果，減小氫脆的作用。
4、鉻（Cr）：能進步可淬性，改善耐磨性，進步耐腐蝕能力，并有利于高溫下保持強度。
5、鉬（Mo）：能幫助控制可淬性，降低鋼對回火脆性的敏感性，對進步高溫下的抗拉強度有很大影響。
6、硼（B）：能進步可淬性，并且有助于使低碳鋼對熱處理產生預期的反應。
7、礬（V）：細化奧氏體晶粒，改善韌性。
8、硅（Si）：保證鋼件的強度，適當的含量可以改善鋼件塑性和韌性。
 高強度圓柱頭12.9級內六角螺栓
DIN912/ GB70/ ISO4762/ ANSI B18.3/ JISB1176
高強度12.9級平端緊定內六角螺栓 DIN913/ GB77/ ISO4026
高強度12.9級內六角凹端緊定螺栓 DIN916/ GB80/ ISO4029
12.9級高強度內六角薄頭螺栓 DIN7984

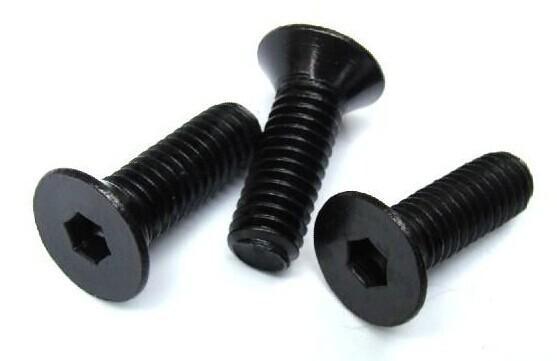

高強度沉頭12.9級內六角螺栓 DIN7991/ ANSI B18.3

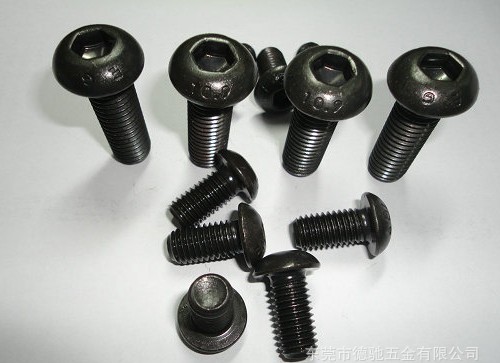

高強度盤頭12.9級內六角螺栓 DIN7380/ ANSI B18.3
六角頭全牙12.9級高強度螺栓 DIN933/ GB5783/ ISO4017/ ANSI B18.2.1/
JISB1180
性能等級12.9級內六角螺栓，其含義是：
1、螺栓材質公稱抗拉強度達1200MPa級；
2、螺栓材質的屈強比值為0.9；
3、螺栓材質的公稱屈服強度達1200×0.9=1080MPa級
什么是12.9級螺絲?
12.9級螺絲通常指采用SCM435合金鋼材料制造,其最小抗拉強度達到1220Mpa,硬度達到39~44HRC的超高強度螺絲。國內主要為紡織、液壓、注塑、機械行業在使用，生產廠家大都為臺資企業。
 無錫泛奧緊固件有限公司按品項可分為12.9級外六角螺絲、12.9級內六角圓柱頭螺絲（杯頭）、10.9級沉頭內六角螺絲(平杯)、10.9級半圓頭內六角螺絲(圓杯)、12.9級緊定螺絲(機米)、12.9級內六角塞打螺絲等各種類型。按螺紋分為粗牙、細牙，公制、英制、美制等。
12.9級是螺絲中的頂級品種，具有很高的硬度和抗拉強度，其洛氏硬度（HRC）可達39-44之間，抗拉強度可達1220N/mm2，但因為螺絲制造的形狀不同，所以使用同樣材料生產的沉頭內六角螺絲(平杯)、半圓頭內六角螺絲(圓杯)只能達到10.9級的最小抗拉強度。同樣可以充分滿足工礦企業特殊場合和部件對緊固件的高要求

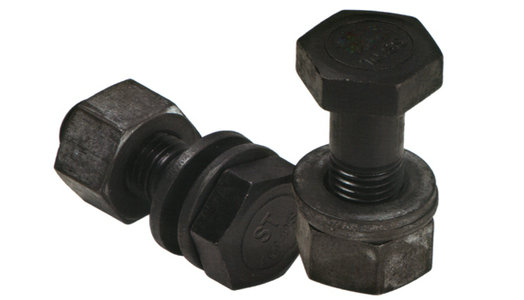

鋼結構螺栓是一種高強度的螺栓，也是標準件的一種。緊固性能比較好，用于鋼結構搭建以及房屋工程。要求的鋼結構螺栓都是10.9級，鋼結構螺栓分為扭剪型高強螺栓和大六角高強螺栓,大六角高強螺栓屬于普通螺絲的高強度級,而扭剪型高強螺栓則是大六角高強螺栓的改進型,為了更好施工.鋼結構螺栓的施工必須先初緊后終緊,初緊鋼結構螺栓需用沖擊型電動扳手或扭矩可調電動扳手;而終緊鋼結構螺栓有嚴格的要求,終緊扭剪型鋼結構螺栓必須用扭剪型電動扳手,終緊扭矩型鋼結構螺栓必須用扭矩型電動扳手.大六角鋼結構螺栓
由一個螺栓，一個螺母，兩個墊圈組成。鋼結構螺栓表面一般是不需要鍍鋅的，只作本色處理，這是因為鋼結構螺栓的硬度比較高，如果經過電鍍處理后，容易產生氫脆現象。鋼結構螺栓的的頭部六角對邊要大于普通的螺栓，并且頭部級別字體顯示為10.9S。鋼結構螺栓的規格是從M16開始的，到M30的規格就結束了，這和普通的螺栓是有所不同的。
鋼結構連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號有兩部分數字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如：
性能等級4.6級的螺栓，其含義是：
1、螺栓材質公稱抗拉強度達400MPa級；
2、螺栓材質的屈強比值為0.6；
3、螺栓材質的公稱屈服強度達400×0.6=240MPa級
 性能等級10.9級高強度螺栓，其材料經過熱處理后，能達到：
1、螺栓材質公稱抗拉強度達1000MPa級；
2、螺栓材質的屈強比值為0.9；
3、螺栓材質的公稱屈服強度達1000×0.9=900MPa級
螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。
強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa
8.8 公稱抗拉強度800N/MM2 公稱屈服強度640N/MM2
一般的螺栓是用"X.Y"表示強度的，X*100=此螺栓的抗拉強度，X*100*（Y/10）=此螺栓的屈服強度（因為按標識規定：屈服強度/抗拉強度=Y/10）
如4.8級
則此螺栓的抗拉強度為：400MPa；屈服強度為：400*8/10=320MPa。
另：不銹鋼螺栓通常標為A4-70，A2-70的樣子，意義另有解釋
度量：當今世界上長度計量單位主要有兩種，一種為公制，計量單位為米（m）、厘米（cm）、毫米（mm）等，在歐州、我國及日本等東南亞地區使用較多，另一種為英制，計量單位主要為英寸（inch），相當于我國舊制的市寸，在美國、英國等歐美國家使用較多。
1、公制計量：（10進制） 1m =100 cm=1000 mm
2、英制計量：（8進制） 1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.52
3、1/4￠￠以下的產品用番號來表示其稱呼徑，如： 4#， 5#， 6#， 7#， 8#，10#，12#
螺 紋
一、螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：
（一）、普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。
（二）、傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
（三）、密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。
二、螺紋配合等級：
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。
（一）、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數目越大公差越小。
1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。
2、2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。
3、3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。
4、對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
（二）、公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6
H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。如圖所示：
1、H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。
2、g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。
3、螺紋配合最好組合成H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合 |
